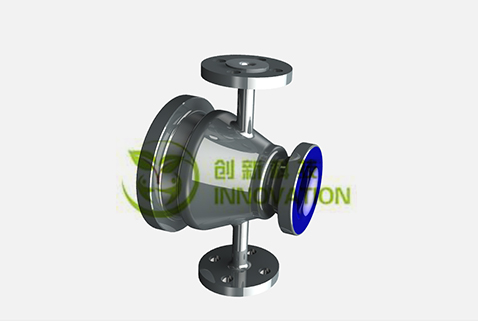

夹套异径管
Jacket Reducers
不含活套法兰的重量
DaN: Weight without loose flange (kg)

DN2	25				32				40				50				65				80				100				125				150				200				250
DN2	L	T	Bt	DaN	L	T	Bt	DaN	L	T	Bt	DaN	L	T	Bt	DaN	L	T	Bt	DaN	L	T	Bt	DaN	L	T	Bt	DaN	L	T	Bt	DaN	L	T	Bt	DaN	L	T	Bt	DaN	L	T	Bt	DaN
32	140	15	105	1.9
40	140	15	115	1.9	140	15	115	2.0
50	140	15	120	2.0	140	15	120	2.1	140	15	120	2.2
65	150	15	140	3.7	150	15	140	3.8	150	15	140	3.9	150	15	140	4.0
80	160	15	140	4.8	160	15	140	4.9	160	15	140	5.4	160	15	140	5.5	160	15	140	5.7
100									175	15	160	7.3	175	15	160	8.0	175	15	160	8.1	175	15	160	8.4
125													200	25	185	10.4	200	25	185	10.9	200	25	185	11.4	200	25	185	12.8
150													225	25	185	14.4	225	25	185	14.7	225	25	185	15.0	225	25	185	16.5	225	25	185	17.0
200																	250	25	210	24.7	250	25	210	25.4	250	25	210	26.4	250	25	210	26.8	250	25	210	27.9
250																					300	25	250	37.2	300	25	250	37.5	300	25	250	37.8	300	25	250	38.6	300	25	250	40.9
300																									325	25	280	54.4	325	25	280	54.7	325	25	280	55.6	325	25	280	58.0	325	25	280	61.6
