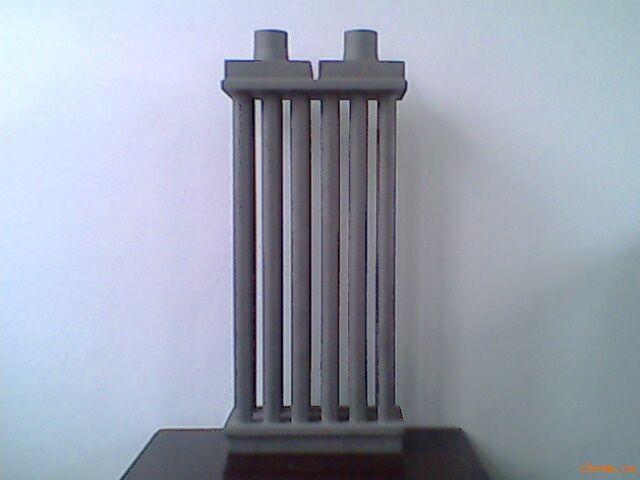

波纹管换热器的选型指南

水波纹管换热器的选型步骤:

　　假设已知：加热水进口温度T1;进口温度T2;被加热水进口温度t1，出口温度t2，被加热水流量G2。则可按如下步骤进行选型：

　　(1)计算所需换热量Q;

　　(2)计算加热水流量G1;

　　(3)根据换热量Q，初选波纹管换热器型号，查性能参数表得以下参数：换热面积A;管程流通面积Si;壳程流通面积S0。

　　(4)计算管程流速Vi及壳程流速V0;

　　(5)根据Vi、V0由图6-35中曲线，查出ai及a0;

　　(6)计算传热系数K值;

　　(7)计算对数平均温差;

　　(8)校核传热量，若满足要求即可，否则应选择新的型号，重复以上(3)至(8)的步骤。

　　(9)根据Vi、V0查压降曲线图6-36，得出Vi及V0情况下的压力降，看是否满足压力降的要求。若满足要求则说明选型正确，否则应重新选型，重复(3)至(9)的步骤。
