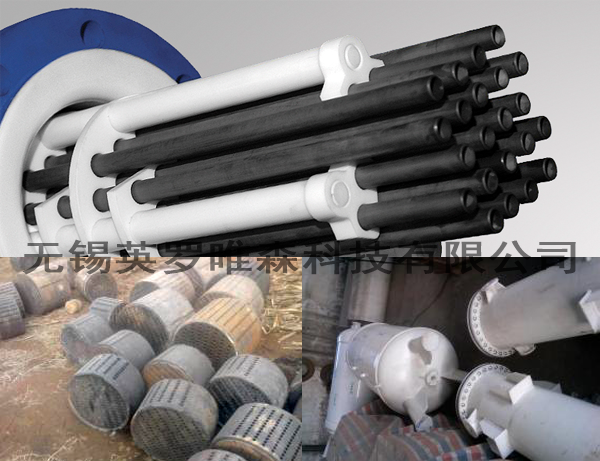

板式换热器的几种不同结构

    螺旋板式换热器，它是由两条平行的长板卷成螺旋状，在相邻交错的端面焊接而形成流道，由于通道本身呈螺旋形，可以进行二次环流，所以在层流条件下可以获得较大传热系数，并且不容易结垢。第三种类型是板片式换热器，它的结构是将焊在一起的流道纵向装在壳体内构成，由于流道安装了密封垫，这些板片能承受较大的内压，板片容易拆卸，方便清洗和检查。

    套管式换热器，结构：由不同直径组成的同心套管，可将几段套管用U 形管连接，增加传热面积；冷热流体可以逆流或并流。优点：结构简单，能耐高压，传热系数较大，能保持完全逆流使平均对数温差最大，可增减管段数量应用方便。缺点：结构不紧凑，金属消耗量大，接头多而易漏，占地较大。

喷淋式蛇管换热器，该换热器常用作冷却器，是一种效率高的设备，其结构见图8。蛇管结构做成平板式，固定在管架上。被冷却的液体在蛇管内流动，冷却水由最上面的喷淋装置中均匀地淋下。因结构简单故便于检修和清洗。
